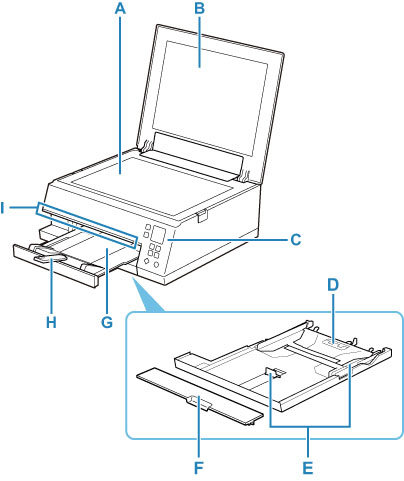

Вид спереди
- A: Рабочая поверхность
- Загрузите оригинал сюда.
- B: Крышка сканера
- Откройте для загрузки оригинала на рабочую поверхность.
- C: Панель управления
-
Используется для изменения параметров принтера или управления им.
- D: Кассета
-
Загрузите обычную бумагу формата A4, B5, A5 или Letter в кассету, и затем вставьте ее в принтер.
- E: Направляющие бумаги
- Совместите с правой/левой/передней сторонами стопки бумаги.
- F: Крышка кассеты
- Снимите для загрузки бумаги в кассету.
- G: Лоток приема бумаги
- Выводится бумага после печати. Выдвиньте его до начала печати.
- H: Упор для выходящей бумаги
- Выдвигается для поддержки выходящей бумаги.
- I: Строка состояния
- Горит или мигает, указывая на работу принтера или на возникновение ошибки.
- J: Упор для бумаги
- Выдвигается для загрузки бумаги в задний лоток.
- K: Крышка заднего лотка
- Откройте устройство для загрузки бумаги в задний лоток.
- L: Направляющие бумаги
- Совместите с обеими сторонами стопки бумаги.
- M: Крышка отверстия для подачи
-
Защищает отверстие для подачи от попадания посторонних предметов.
Откройте ее, чтобы сдвинуть направляющие бумаги, и закройте до начала печати.
- N: Задний лоток
-
Загрузите бумагу сюда. Два или более листов бумаги одного типа и размера можно загрузить одновременно и автоматически подавать на печать по одному листку.
